ライン巻換えタックル　ライン洗浄・乾燥　改良版Version2


洗浄用巻き替えタックルを、もうちょっと真剣に作ってみました。

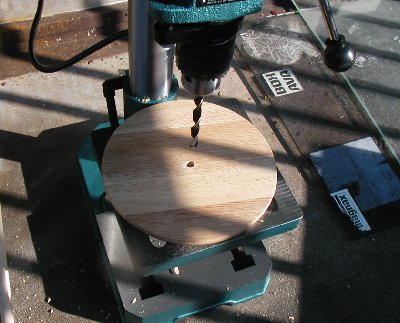

�@100円ショップで丸い板（まな板、おぼん？）を2枚買ってきます。直径200mmくらい。
　真ん中に穴をあけます。　穴は直径8mm。

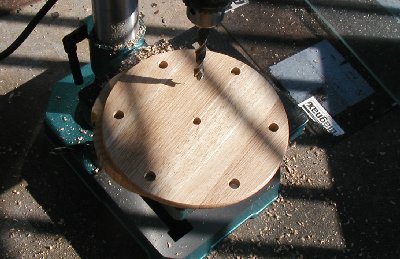

�A周囲に6っ箇所穴を開けます。直径10mm。

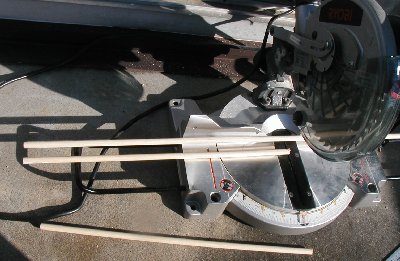

�B直径10mmの長さ450mmくらいの丸棒を6本作ります

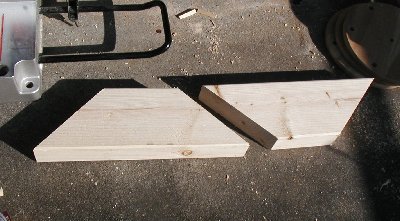

�C側面部の台座を作ります。木材はSPF2×4。

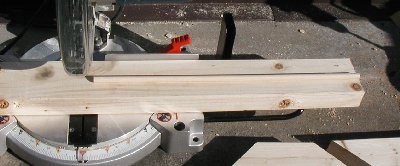

�D底面部の台座を作ります。丸棒よりちょっと長い470mmくらい。

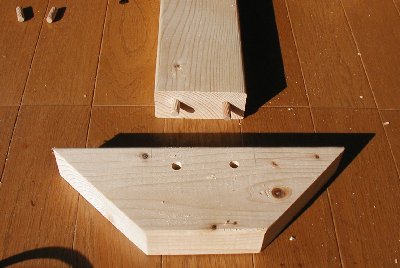

�E木ダボでくっつけます。

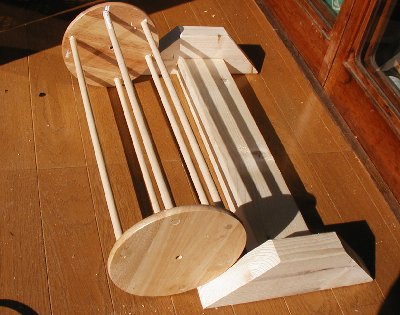

�F丸棒と丸板でスプールを作ります。

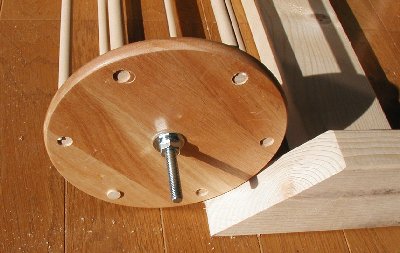

�G丸板の真ん中に8mm×80mmのボルトを通します。

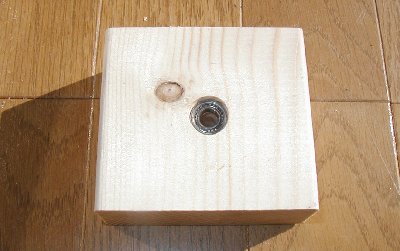

�Hシャフト受けにはベアリングを使います。16mm8mm5mm。
　最初に10mmの穴をあけて、次に16mmの穴を途中まであけます。
　16mmの穴は深さ10mmくらいまであけます。

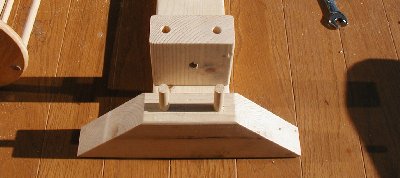

�Iスプールを取り外しできるように丈夫な木ダボで固定します。

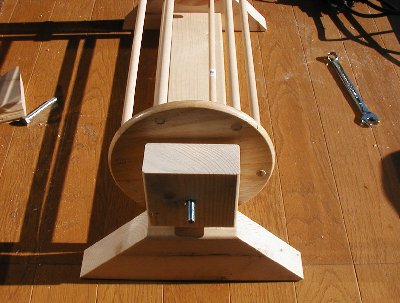

�Jつけるとこんな感じ

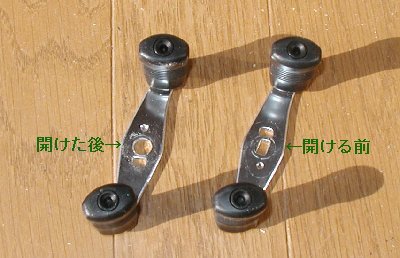

�K基本は電気ドリルによる巻き取りですが、手でも回せるようにハンドルをつけます。
　　直径8mmの穴をあけます。

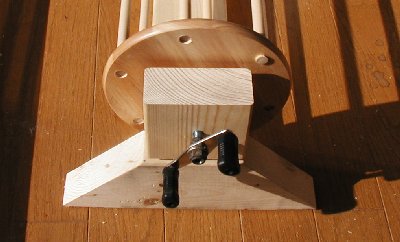

�Lハンドルをつけるとこんな感じです。



�Mハンドルのついてない方は電気ドリル用です。

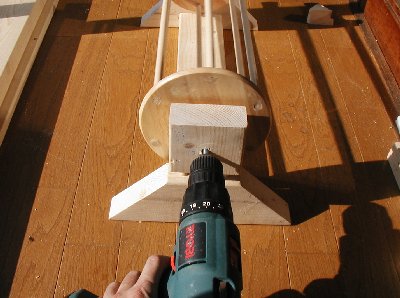

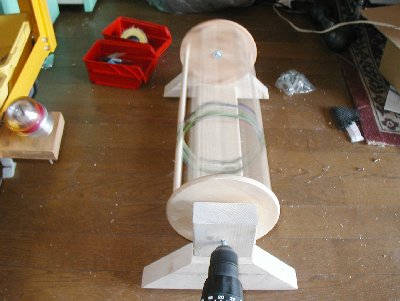

�N実際に使っているところ　電気ドリル

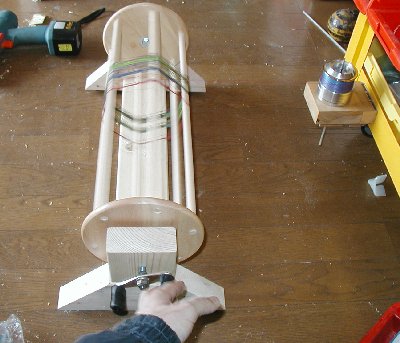

�O実際に使っているところ　手巻き

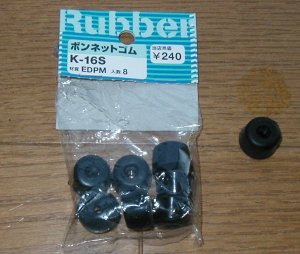

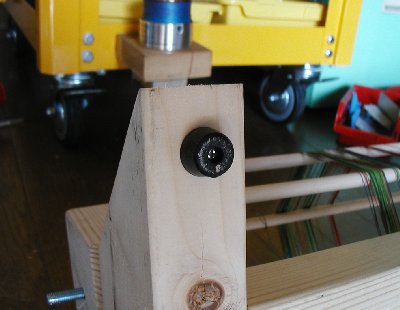

�P側面部の台座には滑り止めボンネットゴムを使いましょう




作ってみた感想
すばらしいできです。
